Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
পণ্যের বিবরণ
উৎপত্তি স্থল: উহান, হুবেই, চীন
পরিচিতিমুলক নাম: Grat
সাক্ষ্যদান: IP67,CCC, ISO, CE,CNAS
মডেল নম্বার: EK-000036
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ পিসি
মূল্য: USD $100.00/ Piece
প্যাকেজিং বিবরণ: ভিতরে বুদবুদ আবরণ, বাইরের কার্ডবোর্ড বক্স এবং কাঠের কেস সঙ্গে
ডেলিভারি সময়: 3 কর্মদিবস
পরিশোধের শর্ত: এল/সি, টি/টি, ডি/পি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 1000PCS/সপ্তাহ
পরিচিতিমুলক নাম: |
GRAT |
ন্যূনতম চাহিদার পরিমাণ: |
1 পিসি |
উৎপত্তি স্থল: |
উহান, হুবেই, চীন |
ডেলিভারি সময়: |
3 কর্মদিবস |
প্যাকেজিং বিবরণ: |
শক্ত কাগজ/কাঠের বাক্স |
পরিশোধের শর্ত: |
এলসি, টি/টি, ডি/পি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন |
গণমাধ্যম: |
জল |
উপাদান: |
স্টেইনলেস স্টীল |
সংযোগ ফর্ম: |
থ্রেড |
ড্রাইভিং মোড: |
বৈদ্যুতিক |
নামমাত্র চাপ: |
PN1.0-32.0MPa |
চ্যানেল: |
স্ট্রেইট থ্রু টাইপ |
প্রকার: |
স্থির বল ভালভ |
তাপমাত্রা: |
স্বাভাবিক তাপমাত্রা |
প্রয়োগ: |
শিল্প ব্যবহার, জল শিল্প ব্যবহার |
মাঝারি: |
মাইন পাল্প, কয়লার পাল্প, পেপার পাল্প, পানি, তেল, গ্যাস। |
কাঠামো: |
স্থির বল ভালভ |
ফাংশন: |
বাইপাস-ভ্যালভ |
স্ট্যান্ডার্ড: |
আইএসও |
আকার: |
DN15-250 |
Hs কোড: |
8481804090 |
পরিচিতিমুলক নাম: |
GRAT |
ন্যূনতম চাহিদার পরিমাণ: |
1 পিসি |
উৎপত্তি স্থল: |
উহান, হুবেই, চীন |
ডেলিভারি সময়: |
3 কর্মদিবস |
প্যাকেজিং বিবরণ: |
শক্ত কাগজ/কাঠের বাক্স |
পরিশোধের শর্ত: |
এলসি, টি/টি, ডি/পি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন |
গণমাধ্যম: |
জল |
উপাদান: |
স্টেইনলেস স্টীল |
সংযোগ ফর্ম: |
থ্রেড |
ড্রাইভিং মোড: |
বৈদ্যুতিক |
নামমাত্র চাপ: |
PN1.0-32.0MPa |
চ্যানেল: |
স্ট্রেইট থ্রু টাইপ |
প্রকার: |
স্থির বল ভালভ |
তাপমাত্রা: |
স্বাভাবিক তাপমাত্রা |
প্রয়োগ: |
শিল্প ব্যবহার, জল শিল্প ব্যবহার |
মাঝারি: |
মাইন পাল্প, কয়লার পাল্প, পেপার পাল্প, পানি, তেল, গ্যাস। |
কাঠামো: |
স্থির বল ভালভ |
ফাংশন: |
বাইপাস-ভ্যালভ |
স্ট্যান্ডার্ড: |
আইএসও |
আকার: |
DN15-250 |
Hs কোড: |
8481804090 |

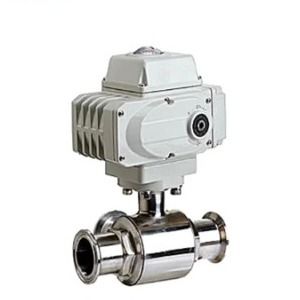

2 ওয়ে 3 পিসি ক্ল্যাম্প সংযোগ স্টেইনলেস স্টীল বৈদ্যুতিক বল ভালভ
পণ্যের বর্ণনাঃ
2 ওয়ে 3 পিসি ক্ল্যাম্প সংযোগ স্টেইনলেস স্টীল বৈদ্যুতিক বল ভালভ/আইপি 67/ ফিক্সড বল ভালভ
বর্ণনাঃ
ছোট প্রবাহ নিয়ন্ত্রণ এবং উচ্চ নির্ভুলতা নিয়ন্ত্রণের পারফরম্যান্সের সাথে,বৈদ্যুতিক মিনি বল ভালভহতে পারে
নিয়ন্ত্রণ কন্ট্রোল সিগন্যাল এবং সিঙ্গল ফেজ পাওয়ার দ্বারাক্ষুদ্র প্রবাহের জন্য বিভিন্ন নিয়ন্ত্রক প্রয়োজনীয়তা পূরণ করতে
ভিতরেচাপ, প্রবাহ, তাপমাত্রা, এবং তরল স্তর ইত্যাদি
স্পেসিফিকেশনঃ
ভালভের আকার | DN15-DN250 |
শরীরের নাম্বার | PN1.6MPa |
শরীরের সংযোগ | ওয়েফার, ফ্ল্যাঞ্জ |
আসন প্রকার | স্টেইনলেস স্টীল সঞ্চালনযোগ্য ধাতু সিল,পিটিএফই নরম সিল |
অ্যাকশন সময় | 30 S ((0-90°) |
পাওয়ার সাপ্লাই | AC220V |
নিয়ন্ত্রণ সংকেত | 4 ~ 20mA 0 ~ 5V |
আউটপুট সংকেত | 4 ~ 20mA 0 ~ 5V |
অপারেটিং চাপ | PN1.6Mpa PN2.5Mpa |
মাঝারি তাপমাত্রা | ≤ ৩৫০°সি |
পরিবেষ্টিত তাপমাত্রা | ≤৫০°সি |
প্রবাহ সহগ (CV): | অনুগ্রহ করে আমাদের ওয়েবসাইট থেকে তথ্য ডাউনলোড করুন। (কাস্টম প্রবাহ সহগ গ্রাহকের প্রয়োজনীয়তার উপর নির্ভর করে) |
প্রযোজ্য মাধ্যম | খনি পলপ, কয়লা পলপ, কাগজ পলপ, জল, তেল, গ্যাস |
মৃত অঞ্চল | 0.৫% |
পুনরাবৃত্তি ত্রুটি | 0.৫% |
শরীরের উপাদান | SUS304 SUS316 WCB |

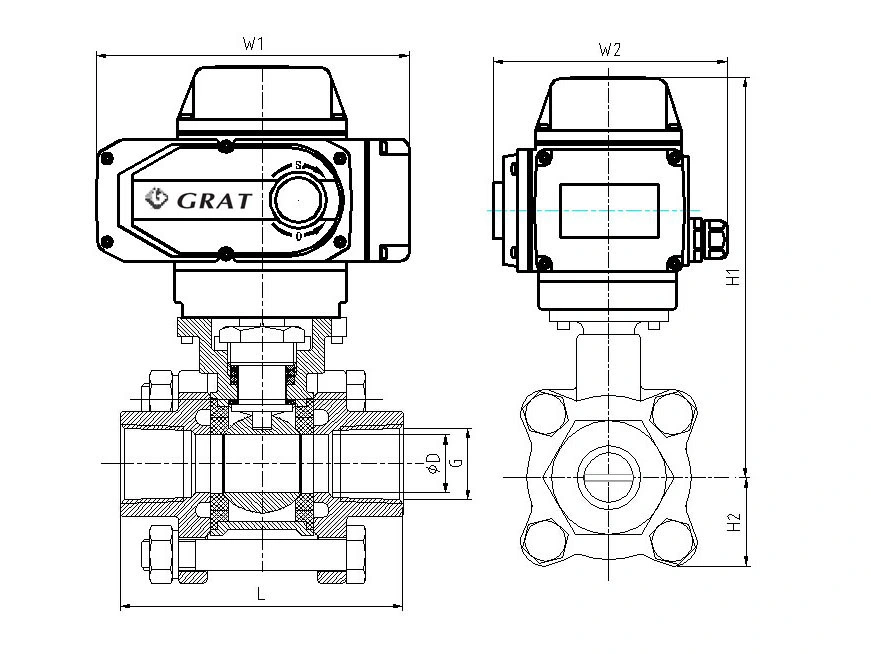

চিত্র এবং সংযোগের আকার
ভালভের আকারডিএন ((মিমি) |
এ |
φd |
H1 |
H2 |
এইচ |
এফ |
15 | 62 | 54 | 74 | 75 | 390 | 210 |
20 | 62 | 54 | 74 | 75 | 390 | 210 |
25 | 62 | 54 | 74 | 75 | 390 | 210 |
32 | 62 | 78 | 80 | 75 | 400 | 210 |
40 | 62 | 82 | 85 | 75 | 405 | 210 |
50 | 75 | 100 | 87 | 95 | 430 | 210 |
65 | 80 | 120 | 105 | 115 | 460 | 210 |
80 | 100 | 131 | 115 | 125 | 520 | 270 |
100 | 115 | 158 | 125 | 125 | 530 | 270 |
125 | 130 | 180 | 140 | 155 | 570 | 270 |
150 | 160 | 216 | 153 | 165 | 600 | 270 |
200 | 200 | 260 | 200 | 195 | 680 | 270 |
250 | 240 | 325 | 225 | 225 | 730 | 270 |
স্ট্যান্ডার্ড কাঠামোর উপাদান
অংশের নাম | উপাদান |
দেহ | কার্বন ইস্পাত ASTM A216 WCC |
শরীরের আস্তরণ | উচ্চ ক্রোমিয়াম ইস্পাত ASTM A532 গ্রেড III টাইপ A |
"ভি" বল | উচ্চ ক্রোমিয়াম ইস্পাত ASTM A532 গ্রেড III টাইপ A |
সিল রিং | উচ্চ ক্রোমিয়াম ইস্পাত ASTM A532 গ্রেড III টাইপ A |
স্থির সীল রিং | কার্বন ইস্পাত ASTM A105 |
লেয়ার গার্ড | উচ্চ ক্রোমিয়াম ইস্পাত ASTM A532 গ্রেড III টাইপ A |
লেয়ারিং | 44oC58Rc |
ড্রাইভিং শ্যাফ্ট | 17-4PH Cond.H1025 |
চালিত শ্যাফ্ট | 17-4PH Cond.H1025 |
পিন | কার্বন ইস্পাত, জিন্সিফিকেশন |
গ্যাসেট | গ্রাফাইট স্টেইনলেস স্টীল তার |
প্যাকিং | পিটিএফই, ফিলিং কার্বন |
স্টাফিং বক্স রিং এবং গার্ড | ৩১৬ এসএসটি |
বোল্ট | SA-193-B7 |
বাদাম | SA-194-2H |
স্থায়ী রিং বোল্ট এবং লক | ৩১৬ এসএসটি |
(ঐচ্ছিক) সিলিং রিং আস্তরণ | পিএসজেড সিরামিক |
"ভি" বল (ঐচ্ছিক) | পিএসজেড সিরামিক |
সর্বাধিক অনুমোদিত ফুটো
ভ্যালভের আকার DN ((মিমি) | ধাতব আসন | নরম আসন |
15 | 1.১ মিলি/মিনিট | 0.১২ মিলি/মিনিট |
20 | 1.৫ মিলি/মিনিট | 0.16 মিলি/মিনিট |
25 | 2.0 মিলি/মিনিট | 0.২০ মিলি/মিনিট |
32 | 2.4 মিলি/মিনিট | 0.২৪ মিলি/মিনিট |
40 | 3.0 মিলি/মিনিট | 0.30 মিলি/মিনিট |
50 | 3.8 মিলি/মিনিট | 0.38 মিলি/মিনিট |
65 | 5.২ মিলি/মিনিট | 0৫২ মিলি/মিনিট |
80 | 6.২ মিলি/মিনিট | 0.62 মিলি/মিনিট |
100 | 7.6 মিলি/মিনিট | 0.76 মিলি/মিনিট |
125 | 9.6 মিলি/মিনিট | 0.৯৬ মিলি/মিনিট |
150 | 12.0 মিলি/মিনিট | 1.২০ মিলি/মিনিট |
200 | 15.4 মিলি/মিনিট | 1.54 মিলি/মিনিট |
250 | 19.২ মিলি/মিনিট | 1.৯২ মিলি/মিনিট |
নিয়ন্ত্রণ চিত্র
প্যাকিং ও শিপিং:
