বিশেষভাবে তুলে ধরা:
ডিএন৩০০ নিউম্যাটিক বাটারফ্লাই ভালভ
, Pn16 নিউম্যাটিক বাটারফ্লাই ভালভ
, স্টেইনলেস স্টীল নমনীয় আয়রন ওয়েফার বাটারফ্লাই ভালভ

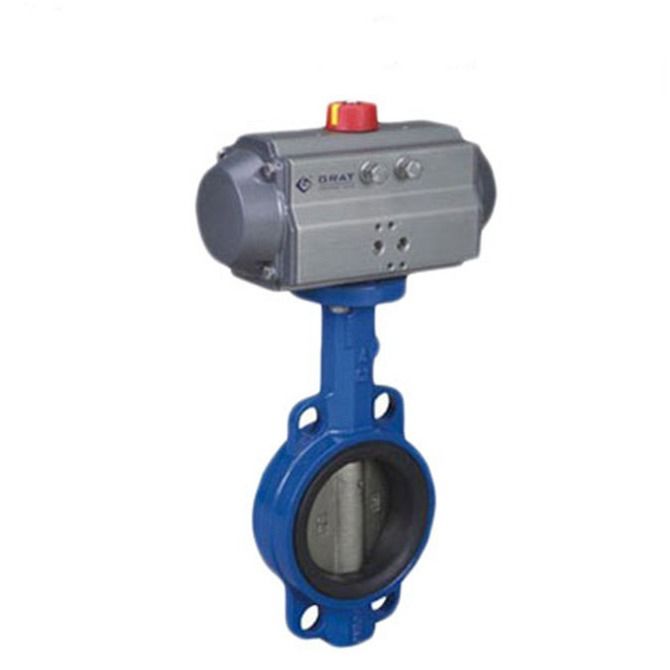

DN300 Pn16 ইপোক্সি লেপ নমনীয় লোহা ওয়েফার বায়ুসংক্রান্ত প্রজাপতি ভালভ
পণ্যের বর্ণনাঃ
DN300 Pn16 ইপোক্সি লেপ নমনীয় লোহা ওয়েফার বায়ুসংক্রান্ত প্রজাপতি ভালভ/স্বাভাবিক তাপমাত্রা/ উচ্চ চাপ
বর্ণনাঃ

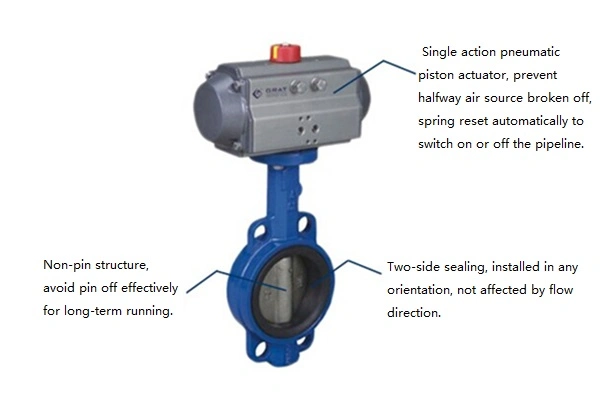

সহজ কাঠামো সঙ্গে হালকা ওজন দ্রুত খোলার গতি বায়ুসংক্রান্ত ওয়েফার সুইচ প্রজাপতি ভালভ গঠিত
পিস্টন টাইপ সিলিন্ডার এবং ওয়েফার টাইপ বাটারফ্লাই ভালভ এবং স্প্রিং রিটার্ন ভালভ সমর্থন করতে পারে
স্বয়ংক্রিয় পুনরায় অবস্থান ফাংশন (বায়ু খুলুন এবং বন্ধ) যখন বায়ু এবং শক্তি বন্ধ ছিল।
এই পণ্য ব্যাপকভাবে ধাতুশিল্প পরিবেশ সুরক্ষা শিল্প পাইপলাইন ক্ষেত্র প্রয়োগ করা হয়
জল চিকিত্সা পেট্রোকেমিক্যাল শক্তি।
* বায়ুসংক্রান্ত পিস্টন actuator দুই ধরনের স্প্রিং টাইপ এবং স্প্রিং মুক্ত টাইপ বিভক্ত করা হয়। যখন ভালভ হয়
সম্পূর্ণরূপে খোলা বা ত্রুটি অধীনে বন্ধ করা প্রয়োজন হয় এটি স্প্রিং টাইপ দিয়ে সজ্জিত করা হয় (টেনশন পুনরুদ্ধার দ্বারা
স্প্রিং) যখন এটি ত্রুটি অধীনে অবস্থান বজায় রাখার প্রয়োজন হয় এটি কোন স্প্রিং টাইপ দিয়ে সজ্জিত করা হয়।
সিলিন্ডার বডি স্প্রিং পিস্টন পিস্টন রড সামনের এবং পিছনের সিলিন্ডার হেড র্যাক আউটপুট শ্যাফ্ট এবং
অন্যান্য উপাদান।
* ভ্রমণ সীমা সুইচ সোলিনয়েড ভালভ ফিল্টার চাপ কমানোর ভালভ এবং অন্যান্য আনুষাঙ্গিক দিয়ে সজ্জিত এবং
0.4-0.7mpa বায়ু উৎস সুইচ অপারেশন বাস্তবায়ন করা যেতে পারে।
* শিল্প স্বয়ংক্রিয়তা নিয়ন্ত্রণ সিস্টেমের সুইচ সংকেত সঠিকভাবে ভালভ নিয়ন্ত্রণ করতে গ্রহণ করা যেতে পারে
খোলার ফলে প্রবাহ তাপমাত্রা চাপ এবং অন্যান্য বিভিন্ন প্রক্রিয়া পরামিতি নিয়ন্ত্রণ অর্জন করা যায়।
বৈশিষ্ট্যঃ
* ছোট ভলিউম এবং হালকা ওজন সহজ বিচ্ছিন্ন এবং বজায় রাখা এবং যে কোনও অবস্থানে ইনস্টল করা যেতে পারে
* কম চাপের পতন বড় প্রবাহ ক্ষমতা
* ছোট অপারেটিং টর্ক শক্তি সঞ্চয়
* রৈখিকতা প্রবাহ বৈশিষ্ট্য,উত্তম নিয়ন্ত্রিত কর্মক্ষমতা
* সহজ এবং কম্প্যাক্ট গঠন
* দীর্ঘ সেবা জীবন ভাল সীল কর্মক্ষমতা
স্পেসিফিকেশনঃ
| নামমাত্র ব্যাস |
DN50~DN600 |
| মাঝারি তাপমাত্রা। |
-৩০ ডিগ্রি সেলসিয়াস থেকে ১৮০ ডিগ্রি সেলসিয়াস |
| নামমাত্র চাপ |
PN1.6-2.5MPa |
| উপযুক্ত মাধ্যম |
গ্যাস তরল |
| গ্যাস সরবরাহের চাপ |
0.4~0.7 এমপিএ |
| সঞ্চালকের সিল |
ফ্লুরো রবার |
| অ্যাকচুয়েটরের উপাদান |
অ্যালুমিনিয়াম খাদ |
| সংযোগের ধরন |
ওয়েফার |
| কন্ট্রোল মোড |
চালু-বন্ধে স্যুইচ করুন |
| শরীরের উপাদান |
SUS304,SUS316,WCB,QT450-10 |
| ডিস্ক উপাদান |
SUS304,SUS316,WCB,QT450-10V |
| ভালভ সিট সিলিং উপাদান |
পিটিএফই, ইপিডিএম ইত্যাদি |
| স্টাফিং উপাদান |
গ্রাফাইট |
| উৎপাদন মান |
JB/T8692-199 |
| নকশা এবং পণ্যের মান |
GB12237-89 AP16D |
| পরিদর্শন ও পরীক্ষার মান |
JB/T 9092 API598 |

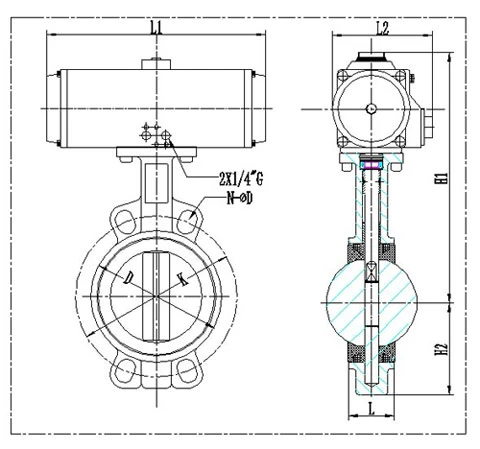

চিত্র এবং সংযোগের আকার
| ডিএন/মিমি |
সিলিন্ডারের ব্যাসার্ধ
Φ |
ডি |
কে |
এল |
L1 |
L2 |
H2 |
H1 |
4*ΦD |
| 50 |
75 |
92 |
125 |
42.6 |
206 |
103 |
70 |
260 |
4-Φ18 |
| 65 |
83 |
106 |
145 |
45.6 |
262 |
109 |
76 |
243 |
4-Φ18 |
| 80 |
92 |
122 |
160 |
45.6 |
270 |
122 |
89 |
308 |
8-Φ18 |
| 100 |
105 |
150 |
180 |
51.6 |
301 |
143 |
104 |
345 |
4-Φ22 |
| 125 |
125 |
177 |
210 |
55.6 |
392 |
152 |
120 |
383 |
4-Φ22 |
| 150 |
140 |
204 |
240 |
55.6 |
460 |
174 |
132 |
427 |
4-Φ23 |
| 200 |
160 |
260 |
295 |
59.6 |
515 |
205 |
167 |
503 |
4-Φ23 |
| 250 |
190 |
314 |
355 |
67.6 |
560 |
226 |
202 |
567 |
4-Φ28 |
| 300 |
210 |
370 |
410 |
77.6 |
654 |
260 |
239 |
630 |
4-Φ28 |
| 350 |
240 |
* |
470 |
77 |
725 |
294 |
277.5 |
724 |
4-Φ28 |
| 400 |
270 |
* |
525 |
86.5 |
742 |
380 |
309 |
787 |
4-Φ30 |
| 450 |
300 |
* |
585 |
105.6 |
865 |
430 |
337 |
858 |
4-Φ30 |
| 500 |
350 |
* |
650 |
131.8 |
925 |
516 |
361 |
916 |
4-Φ33 |
| 600 |
350 |
* |
770 |
152 |
925 |
516 |
459 |
998 |
4-Φ36 |
প্যাকেজিং ও শিপিং:
1প্যাকেজিংঃ ভিতরে বুদবুদ আবরণ, বাইরের কার্ডবোর্ড বক্স এবং কাঠের কেস।
2. পরিবহনঃ সমুদ্রপথে, বিমানপথে, রেলপথে।
আপনার যদি অন্য কোন প্রয়োজনীয়তা থাকে, তাহলে দয়া করে আমাদের জানান।
