বিশেষভাবে তুলে ধরা:
পিটিএফই সিলিং নিউম্যাটিক কন্ট্রোল বল ভালভ
, V কাট নিউম্যাটিক কন্ট্রোল বল ভ্যালভ
, DN50 স্টেইনলেস স্টীল বল ভালভ

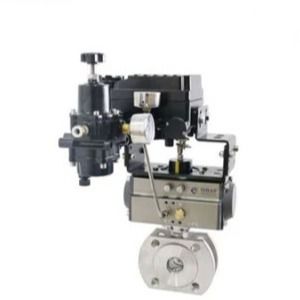

পিটিএফই সিলিং ভি কাট নিউম্যাটিক কন্ট্রোল ভালভ
পণ্যের বর্ণনাঃ
পিটিএফই সিলিং ভি কাট নিউম্যাটিক কন্ট্রোল ভালভ/নিউম্যাটিক/পিটিএফই সিলিং
বর্ণনাঃ
নরম সীল V কাটা বায়ুসংক্রান্ত নিয়ন্ত্রণ ভালভ ব্যাপকভাবে রাসায়নিক শিল্পে ব্যবহৃত হয় পেট্রোলিয়াম টেক্সটাইল বৈদ্যুতিক শক্তি খাদ্য
এবং ফার্মাসিউটিক্যাল রেফ্রিজারেশন কাগজ এবং অন্যান্য শিল্প সিস্টেম নিয়ন্ত্রণ.
এবং অনুরূপভাবে ধাতব সিল দিয়ে ফাইবার কেটে ব্লক প্রতিরোধ করার জন্য shear শক্তি উত্পাদন।
উদ্ভাবনী & উন্নত ধাতু সিলিং ভালভ সিলিং উন্নত করতে স্ক্রু গর্ত ছাড়া flange এর সিলিং পৃষ্ঠ আছে
যা ধাতব সিল করা ভালভের ফ্ল্যাঞ্জ পৃষ্ঠের জন্য পৃষ্ঠের ফুটো হওয়ার ঝুঁকি কার্যকরভাবে এড়াতে পারে।
বায়ুসংক্রান্ত পিস্টন actuator স্প্রিং টাইপ এবং স্প্রিং মুক্ত টাইপ বিভক্ত করা হয়। যখন ভালভ সম্পূর্ণরূপে খোলা প্রয়োজন হয়
বা ত্রুটি অধীনে বন্ধ এটি স্প্রিং টাইপ দিয়ে সজ্জিত করা হয় (স্প্রিং এর টেনশন পুনরুদ্ধার করে) ।
ত্রুটি অধীনে অবস্থান এটি কোন স্প্রিং টাইপ দিয়ে সজ্জিত করা হয়.এটি প্রধানত সিলিন্ডার শরীর স্প্রিং পিস্টন পিস্টন গঠিত
রড সামনের এবং পিছনের সিলিন্ডার হেড র্যাক আউটপুট শ্যাফ্ট এবং অন্যান্য উপাদান।
বৈদ্যুতিক নিয়ন্ত্রক এবং বায়ু চাপ কমানোর ভালভ দিয়ে সজ্জিত, নিয়ন্ত্রণ অপারেশন 0.4-0.7mpa বায়ু উৎস দ্বারা করা যেতে পারে।
ইন্ডাস্ট্রিয়াল অটোমেশন কন্ট্রোল সিস্টেমের সংকেত সঠিকভাবে নিয়ন্ত্রণ করতে বৈদ্যুতিক নিয়ন্ত্রক দ্বারা গৃহীত হতে পারে
প্রবাহ তাপমাত্রা চাপ এবং অন্যান্য বিভিন্ন প্রক্রিয়া পরামিতি নিয়ন্ত্রণ করতে ভালভ খোলার।
বৈশিষ্ট্যঃ
*দুটি ফ্ল্যাঞ্জের দৈর্ঘ্য স্বাভাবিক বল ভালভের চেয়ে ছোট।
*বিশেষ ভি-নট কাট ডিস্ক স্বয়ংক্রিয় প্রবাহ ভলিউম নিয়ন্ত্রণ আরো স্থিতিশীল করে তোলে।
*অপশনাল পিটিএফই এবং পিপিএল সিল উপাদান বিভিন্ন পাইপলাইন তরল জন্য উপযুক্ত।
*V-notch কাটা কোণটি পাইপলাইনের সিভি ডেটা অনুযায়ী কাস্টমাইজ করা যেতে পারে। এটি আরও সুনির্দিষ্ট নিয়ন্ত্রণ অর্জনে সহায়তা করে।
স্পেসিফিকেশনঃ
| নামমাত্র ব্যাস |
DN15 ~ DN350 |
| উপযুক্ত তরল |
খাদ্য গ্রীস ফাইবারযুক্ত তরল জল তেল এবং গ্যাস |
| বায়ু উৎস চাপ |
0.4~0.7 এমপিএ |
| সঞ্চালকের সিল |
ফ্লুরো রবার |
| অ্যাকচুয়েটরের উপাদান |
অ্যালুমিনিয়াম খাদ |
| সংযোগের ধরন |
ওয়েফার ফ্ল্যাঞ্জ অভ্যন্তরীণ থ্রেড |
| প্রবাহের বৈশিষ্ট্য |
আনুমানিক eq% |
| শরীরের উপাদান |
SUS304,SUS316,WCB |
| ডিস্ক উপাদান |
SUS304,SUS316 |
| ভালভ সিলিং |
এনবিআর,ইপিডিএম,পিটিএফই |
| ভরাট |
গ্রাফাইট,পিটিএফই |
| উৎপাদন মান |
JB/T8692-199 |
| বল ভালভের নকশা এবং উত্পাদন মান |
GB12237-89 AP16D |
| পরিদর্শন ও পরীক্ষার মান |
JB/T 9092 API598 |
গ্যাস খরচ
| এয়ার সিলিন্ডারের আকার |
উন্মুক্ত ((L) |
বন্ধ ((L) |
| 50 |
0.11 |
0.15 |
| 65 |
0.22 |
0.24 |
| 75 |
0.3 |
0.35 |
| 85 |
0.45 |
0.48 |
| 95 |
0.5 |
0.55 |
| 110 |
0.7 |
0.7 |
| 125 |
1.6 |
1.6 |
| 140 |
2.3 |
2.1 |
| 160 |
3.5 |
3 |
| 190 |
5.9 |
5.9 |
| 210 |
7.6 |
7.5 |
| 240 |
11 |
9 |
| 270 |
17 |
14 |
| 300 |
23.5 |
28 |
| 350 |
34 |
40 |
| 400 |
58 |
58 |

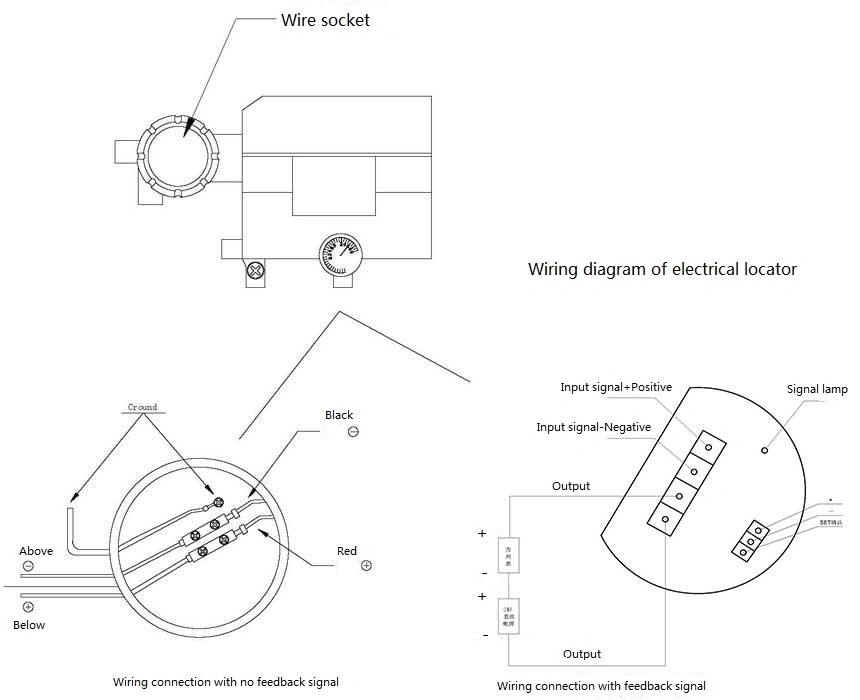

নিয়ন্ত্রক প্রকারের তারের চিত্র
প্যাকিং ও শিপিং
1.প্যাকেজিংঃ ভিতরে বুদবুদ আবরণ সহ,বাইরে কার্ডবোর্ড বক্স এবংকাঠেরমামলা।
2. পরিবহনঃ সমুদ্রপথে, বিমানপথে, রেলপথে.
আপনার যদি অন্য কোন প্রয়োজনীয়তা থাকে, তাহলে দয়া করে আমাদের জানান।
