পণ্যের বিবরণ
উৎপত্তি স্থল: উহান, হুবেই, চীন
পরিচিতিমুলক নাম: Grat
সাক্ষ্যদান: IP67,CCC, ISO, CE,CNAS
মডেল নম্বার: EDN15-250
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ পিসি
মূল্য: USD $150.00/ Piece
প্যাকেজিং বিবরণ: ভিতরে বুদবুদ আবরণ, বাইরের কার্ডবোর্ড বক্স এবং কাঠের কেস সঙ্গে
ডেলিভারি সময়: 3 কর্মদিবস
পরিশোধের শর্ত: এল/সি, টি/টি, ডি/পি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 1000PCS/সপ্তাহ
পরিচিতিমুলক নাম: |
GRAT |
ন্যূনতম চাহিদার পরিমাণ: |
1 পিসি |
উৎপত্তি স্থল: |
উহান, হুবেই, চীন |
ডেলিভারি সময়: |
3 কর্মদিবস |
প্যাকেজিং বিবরণ: |
শক্ত কাগজ/কাঠের বাক্স |
পরিশোধের শর্ত: |
এলসি, টি/টি, ডি/পি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন |
গণমাধ্যম: |
জল |
উপাদান: |
স্টেইনলেস স্টীল |
সংযোগ ফর্ম: |
ফ্ল্যাঞ্জ |
ড্রাইভিং মোড: |
বৈদ্যুতিক |
নামমাত্র চাপ: |
Pn1.6MPa Pn2.5MPa |
চ্যানেল: |
স্ট্রেইট থ্রু টাইপ |
প্রকার: |
নমনীয় বল ভালভ |
তাপমাত্রা: |
স্বাভাবিক তাপমাত্রা |
প্রয়োগ: |
শিল্প ব্যবহার, জল শিল্প ব্যবহার |
ভালভ সাইজ: |
DN15-250 |
সীল উপাদান: |
স্টেইনলেস স্টীল সঞ্চালনযোগ্য ধাতু সীল |
অপারেটিং চাপ: |
Pn1.6MPa, Pn2.5MPa |
প্রযোজ্য মাধ্যম: |
মাইন পাল্প, কয়লার পাল্প, পেপার পাল্প, পানি, তেল |
কাঠামো: |
নমনীয় বল ভালভ |
ফাংশন: |
ব্লো-ডাউন ভালভ |
স্ট্যান্ডার্ড: |
DIN |
পাওয়ার সাপ্লাই: |
AC220V |
শরীরের উপাদান: |
SUS304 SUS316 Wcb |
শারীরিক সংযোগ: |
ওয়েফার, ফ্ল্যাঞ্জ |
শরীরের রেটিং: |
Pn1.0/Pn1.6MPa/Pn2.5MPa |
পরিচিতিমুলক নাম: |
GRAT |
ন্যূনতম চাহিদার পরিমাণ: |
1 পিসি |
উৎপত্তি স্থল: |
উহান, হুবেই, চীন |
ডেলিভারি সময়: |
3 কর্মদিবস |
প্যাকেজিং বিবরণ: |
শক্ত কাগজ/কাঠের বাক্স |
পরিশোধের শর্ত: |
এলসি, টি/টি, ডি/পি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন |
গণমাধ্যম: |
জল |
উপাদান: |
স্টেইনলেস স্টীল |
সংযোগ ফর্ম: |
ফ্ল্যাঞ্জ |
ড্রাইভিং মোড: |
বৈদ্যুতিক |
নামমাত্র চাপ: |
Pn1.6MPa Pn2.5MPa |
চ্যানেল: |
স্ট্রেইট থ্রু টাইপ |
প্রকার: |
নমনীয় বল ভালভ |
তাপমাত্রা: |
স্বাভাবিক তাপমাত্রা |
প্রয়োগ: |
শিল্প ব্যবহার, জল শিল্প ব্যবহার |
ভালভ সাইজ: |
DN15-250 |
সীল উপাদান: |
স্টেইনলেস স্টীল সঞ্চালনযোগ্য ধাতু সীল |
অপারেটিং চাপ: |
Pn1.6MPa, Pn2.5MPa |
প্রযোজ্য মাধ্যম: |
মাইন পাল্প, কয়লার পাল্প, পেপার পাল্প, পানি, তেল |
কাঠামো: |
নমনীয় বল ভালভ |
ফাংশন: |
ব্লো-ডাউন ভালভ |
স্ট্যান্ডার্ড: |
DIN |
পাওয়ার সাপ্লাই: |
AC220V |
শরীরের উপাদান: |
SUS304 SUS316 Wcb |
শারীরিক সংযোগ: |
ওয়েফার, ফ্ল্যাঞ্জ |
শরীরের রেটিং: |
Pn1.0/Pn1.6MPa/Pn2.5MPa |

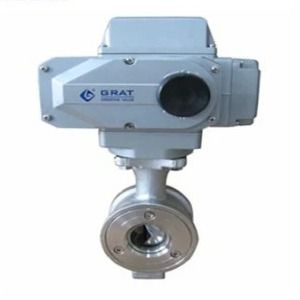

স্টেইনলেস স্টীল ফ্ল্যাঞ্জ সংযোগ ধাতু আসন বৈদ্যুতিক নিয়ন্ত্রণ বল ভালভ
পণ্যের বর্ণনাঃ
স্টেইনলেস স্টীল ফ্ল্যাঞ্জ সংযোগ মেটাল সিট ইলেকট্রিক কন্ট্রোল বল ভালভ/IP67/ফ্লেক্সিবল বল ভালভ
বর্ণনাঃ
স্পেসিফিকেশনঃ
ভালভের আকার | DN15-DN250 |
দেহের শ্রেণীবিভাগ | PN1.6MPa |
শরীরের সংযোগ | ওয়েফার, ফ্ল্যাঞ্জ |
আসন প্রকার | স্টেইনলেস স্টীল সঞ্চালনযোগ্য ধাতু সিল,পিটিএফই নরম সিল |
শরীরের উপাদান | SUS304 SUS316 WCB |
প্লাগ উপাদান | SUS304 SUS316 WCB |
অ্যাকশন সময় | 30S ((0-90°) |
পাওয়ার সাপ্লাই | এসি 220 ভোল্ট |
নিয়ন্ত্রণ সংকেত | 4 ~ 20mA 0 ~ 5V |
আউটপুট সংকেত | 4 ~ 20mA 0 ~ 5V |
অপারেটিং চাপ | PN1.6Mpa PN2.5Mpa |
মাঝারি তাপমাত্রা | ≤ ৩৫০ ডিগ্রি সেলসিয়াস |
পরিবেষ্টিত তাপমাত্রা | ≤৫০ ডিগ্রি সেলসিয়াস |
প্রবাহ সহগ (CV) | অনুগ্রহ করে আমাদের ওয়েবসাইট থেকে তথ্য ডাউনলোড করুন। |
প্রযোজ্য মাধ্যম | খনি পলপ, কয়লা পলপ, কাগজ পলপ, জল, তেল এবং গ্যাস |
মৃত অঞ্চল | 0.৫% |
পুনরাবৃত্তিযোগ্যতার ত্রুটি | 0.৫% |

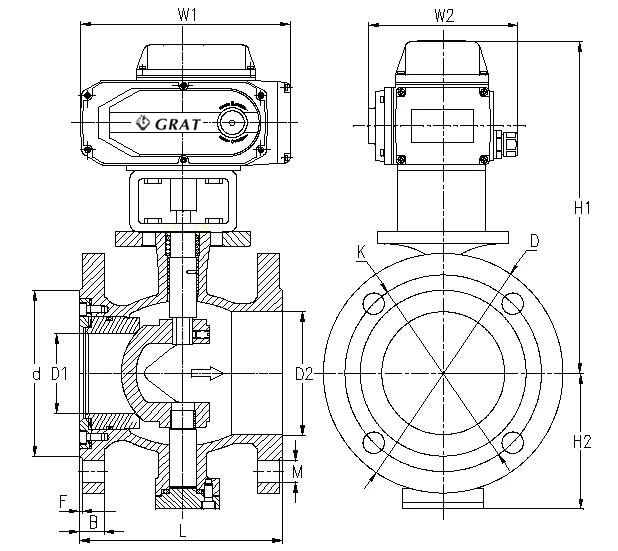

ইনস্টলেশনের আকারের চিত্র
শরীরের আকার DN ((মিমি) | এ |
φd |
H1 |
H2 |
এইচ |
এফ |
15 | 62 | 54 | 74 | 75 | 390 | 210 |
20 | 62 | 54 | 74 | 75 | 390 | 210 |
25 | 62 | 54 | 74 | 75 | 390 | 210 |
32 | 62 | 78 | 80 | 75 | 400 | 210 |
40 | 62 | 82 | 85 | 75 | 405 | 210 |
50 | 75 | 100 | 87 | 95 | 430 | 210 |
65 | 80 | 120 | 105 | 115 | 460 | 210 |
80 | 100 | 131 | 115 | 125 | 520 | 270 |
100 | 115 | 158 | 125 | 125 | 530 | 270 |
125 | 130 | 180 | 140 | 155 | 570 | 270 |
150 | 160 | 216 | 153 | 165 | 600 | 270 |
200 | 200 | 260 | 200 | 195 | 680 | 270 |
250 | 240 | 325 | 225 | 225 | 730 | 270 |
সর্বাধিক অনুমোদিত ফুটো
ডিএন শরীরের আকার ((মিমি) | ধাতব আসন | নরম আসন |
15 | 1.১ মিলি/মিনিট | 0.১২ মিলি/মিনিট |
20 | 1.৫ মিলি/মিনিট | 0.16 মিলি/মিনিট |
25 | 2.0 মিলি/মিনিট | 0.২০ মিলি/মিনিট |
32 | 2.4 মিলি/মিনিট | 0.২৪ মিলি/মিনিট |
40 | 3.0 মিলি/মিনিট | 0.30 মিলি/মিনিট |
50 | 3.8 মিলি/মিনিট | 0.38 মিলি/মিনিট |
65 | 5.২ মিলি/মিনিট | 0৫২ মিলি/মিনিট |
80 | 6.২ মিলি/মিনিট | 0.62 মিলি/মিনিট |
100 | 7.6 মিলি/মিনিট | 0.76 মিলি/মিনিট |
125 | 9.6 মিলি/মিনিট | 0.৯৬ মিলি/মিনিট |
150 | 12.0 মিলি/মিনিট | 1.২০ মিলি/মিনিট |
200 | 15.4 মিলি/মিনিট | 1.54 মিলি/মিনিট |
250 | 19.২ মিলি/মিনিট | 1.৯২ মিলি/মিনিট |
বৈদ্যুতিক নিয়ন্ত্রণ ভালভের বাস্তবায়ন মানই
উৎপাদন মান | GB/T 122387-89 |
ফ্ল্যাঞ্জের মান | GB9113-2000,GB17241.6-1998 |
কাঠামোর দৈর্ঘ্যের মান | GB12221-89 |
পরিদর্শন মান | GB/T 13927-92 |
নিয়ন্ত্রণ চিত্র
প্যাকিং ও শিপিং:
1.প্যাকেজিংঃ ভিতরে বুদবুদ আবরণ সহ,বাইরে কার্ডবোর্ড বক্স এবংকাঠেরমামলা।
2. পরিবহনঃ সমুদ্রপথে, বিমানপথে, রেলপথে.
আপনার যদি অন্য কোন প্রয়োজনীয়তা থাকে, তাহলে দয়া করে আমাদের জানান।
